Ареометр для бурового раствора: сравниваем FANN, HTD11602, YYM и OFITE

Плотность бурового раствора — один из немногих параметров, который влияет буквально на всё. Слишком лёгкий раствор не удержит пластовое давление, и газ или нефть начнут поступать в скважину. Слишком тяжёлый — продавит в пласт, поглотится, создаст избыточное давление на слабые породы и может привести к гидроразрыву. Разница в 0,02−0,05 г/см³ от проектного значения — это уже повод для немедленной корректировки рецептуры.

Именно поэтому плотность контролируют чаще всего остального: каждые 2−4 часа на буровой, а при изменении литологии — немедленно. Инструмент для этого — ареометр, он же рычажные весы для буровых растворов, или по-английски mud balance.

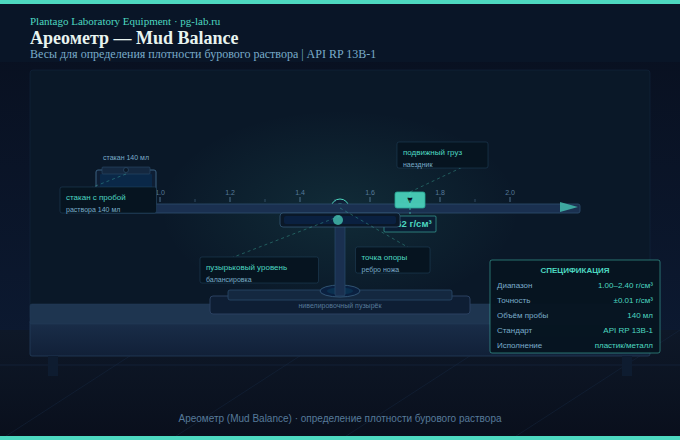

Mud balance — это рычаг с фиксированной точкой опоры. На одном конце — стакан для пробы фиксированного объёма (обычно 140 мл). На другом конце — подвижный груз-наездник, который перемещают по проградуированной балке до тех пор, пока пузырёк в уровне не окажется строго посередине. Значение плотности читается по шкале в точке, где стоит наездник.

Физика элементарна: масса пробы умножена на плечо рычага слева равна массе наездника умноженной на плечо справа. Поскольку объём стакана постоянен, масса пробы прямо пропорциональна её плотности. Шкала отградуирована в г/см³ (или в фунтах на галлон — в американской системе). Никакой электроники, никакого питания, никакой калибровки по жидкостям — только механика.

Точность метода по API RP 13B-1: ±0,01 г/см³. Этого достаточно для оперативного контроля. При необходимости большей точности используют пикнометры или электронные плотномеры, но это уже стационарная лаборатория.

FANN Instrument Company — американская компания с историей более 70 лет, производящая большинство приборов, ставших отраслевыми эталонами. Mud balance серии 140 — классика, на которую ориентируются все остальные производители.

Конструкция. Корпус выполнен из анодированного алюминия с покрытием, устойчивым к агрессивным средам. Стакан — нержавеющая сталь объёмом 140 мл с плотно пригнанной крышкой и калиброванным отверстием для выхода избытка жидкости при закрытии. Балка — алюминий с гравировкой (не наклейкой). Уровень — встроенный пузырьковый

Один из наиболее распространённых китайских аналогов FANN на российском рынке. Производится по документации, воспроизводящей геометрию и характеристики FANN 140. Прибор соответствует требованиям API RP 13B-1 и ГОСТ Р 33 213.

Конструкция. Материал корпуса — алюминиевый сплав с порошковым покрытием. Стакан — нержавеющая сталь 304, объём 140 мл. Крышка с уплотнительным кольцом. Балка металлическая с гравировкой шкалы

YYM — это уже другой класс приборов. Герметизированные (pressurized) рычажные весы предназначены для измерения плотности газированных и пенистых буровых растворов, где обычный открытый стакан даёт заниженный результат из-за выхода газа из пробы.

Принцип отличия. В стандартном mud balance стакан открытый — избыток жидкости выдавливается через маленькое отверстие при закрытии крышки. Если раствор газирован, часть газа выходит ещё при наполнении и закрытии, проба теряет массу, показание занижается. В герметизированных весах стакан закрывается под давлением: специальный клапан удерживает газ в растворе, проба взвешивается в том состоянии, в котором она находится в скважине.

Конструкция YYM. Корпус — анодированный алюминий. Стакан — нержавеющая сталь с резьбовой крышкой и игольчатым клапаном давления. Объём стакана: 140 мл (стандарт). Рабочее давление корпуса стакана: обычно до 150−200 PSI (10−14 бар) — достаточно для удержания газа в нормальных условиях буровой

Когда применять. Обязательно при бурении с газообразными агентами (аэрированные растворы, пены), при работе в пластах с высоким газовым фактором, при применении полых стеклосфер для облегчения раствора. В этих случаях герметизированные весы дают на 0,05−0,15 г/см³ более высокие (и более достоверные) показания, чем открытый аналог.

Практические замечания. Клапан требует периодической проверки — при загрязнении буровым шламом он может не держать давление. После каждого измерения нужно стравить давление перед открытием крышки (иначе проба выбрасывается в лицо оператора). Процедура измерения занимает больше времени, чем с обычными весами.

OFITE (OFI Testing Equipment, Хьюстон) — американский производитель, специализирующийся исключительно на оборудовании для анализа буровых и тампонажных растворов. Их герметизированная версия mud balance — Model 900 — считается эталоном для газированных растворов.

Конструкция. Стакан — нержавеющая сталь с высококачественным резьбовым уплотнением и двухступенчатым клапаном. Корпус — анодированный алюминий военного класса. Балка из нержавеющей стали с гравировкой, устойчивой к износу.

Принципиальное конструктивное отличие от YYM: OFITE 900 имеет встроенный манометр давления в крышке стакана, что позволяет оператору контролировать, что давление действительно удерживается в течение измерения. Это важный контроль качества — без манометра нельзя быть уверенным, что клапан не пропускает

Ионы Ca²⁺ и Mg²⁺ нарушают стабилизацию бентонита и ухудшают работу многих полимерных реагентов. Жёсткость определяют комплексонометрически с ЭДТА (трилон Б). Экспресс-оценку дают тест-наборы с цветовой реакцией.

Для большинства российских буровых, работающих с обычными водными растворами плотностью 1,05−1,60 г/см³ в нормальных условиях, HTD11602 — оптимальный выбор: соответствует API, доступен, легко заменяется при потере или поломке. Проверяйте калибровку при получении и раз в месяц.

Если работаете с газированными или аэрированными растворами, а также при бурении в пластах с аномально высоким пластовым давлением — берите герметизированные весы. YYM — доступный вариант для большинства ситуаций. OFITE 900P — выбор для критичных условий, когда нужна уверенность в результате и встроенный контроль давления.

FANN 140 — эталонный прибор для центральных лабораторий, тендерных требований и сравнительных испытаний. Если он уже есть — берегите его.
