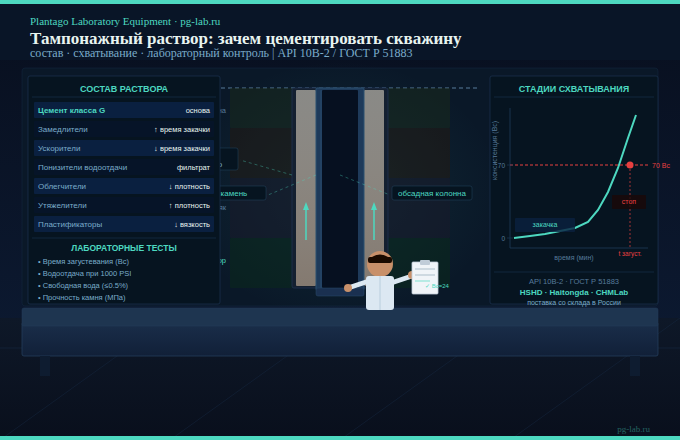

Что такое тампонажный раствор и зачем цементировать скважину
Что такое цементирование скважины
После завершения бурения очередного интервала и спуска обсадной колонны ее необходимо надежно зафиксировать и изолировать от окружающих пород. Для этого в затрубное пространство — зазор между колонной и стенкой скважины — закачивают тампонажный раствор. Он заполняет это пространство и затвердевает, превращаясь в цементный камень. Этот процесс называется цементированием, а сам раствор — тампонажным, или цементным.
Цементирование — одна из важнейших операций при строительстве скважины. От ее качества зависит вся дальнейшая эксплуатация скважины: изоляция пластов, удержание давления, герметичность колонны, безопасность эксплуатации. Плохо зацементированная скважина — это перетоки газа между пластами, межколонное давление, преждевременный выход из строя и дорогостоящий капитальный ремонт.
Цементирование — одна из важнейших операций при строительстве скважины. От ее качества зависит вся дальнейшая эксплуатация скважины: изоляция пластов, удержание давления, герметичность колонны, безопасность эксплуатации. Плохо зацементированная скважина — это перетоки газа между пластами, межколонное давление, преждевременный выход из строя и дорогостоящий капитальный ремонт.
Состав тампонажного раствора
В основе тампонажного раствора — специальный портландцемент (тампонажный цемент) и вода. Но в реальных условиях рецептура значительно сложнее: к базовой смеси добавляют химические реагенты, каждый из которых выполняет свою функцию.
Замедлители схватывания увеличивают время, в течение которого раствор остается текучим. Это критично для глубоких скважин, где закачка занимает несколько часов: раствор не должен загустеть раньше, чем достигнет нужной глубины.
Ускорители схватывания, наоборот, сокращают время загустевания. Применяются при низких температурах: в арктических условиях или при цементировании верхних интервалов, где грунт холодный.
Понизители водоотдачи удерживают воду в растворе, не давая ей просачиваться в пласт под давлением. Потеря воды опасна: раствор быстро загустевает, нарушая процесс закачки, а в пласт уходит фильтрат, который может повредить коллектор.
Облегчающие добавки (микросферы, диатомит, бентонит) снижают плотность раствора. Используются там, где пласты слабые и не выдержат большого гидростатического давления.
Утяжелители (барит, гематит) — повышают плотность для высоконапорных горизонтов.
Пластификаторы и диспергаторы снижают вязкость, улучшая прокачиваемость через длинные колонны труб.
Замедлители схватывания увеличивают время, в течение которого раствор остается текучим. Это критично для глубоких скважин, где закачка занимает несколько часов: раствор не должен загустеть раньше, чем достигнет нужной глубины.
Ускорители схватывания, наоборот, сокращают время загустевания. Применяются при низких температурах: в арктических условиях или при цементировании верхних интервалов, где грунт холодный.
Понизители водоотдачи удерживают воду в растворе, не давая ей просачиваться в пласт под давлением. Потеря воды опасна: раствор быстро загустевает, нарушая процесс закачки, а в пласт уходит фильтрат, который может повредить коллектор.
Облегчающие добавки (микросферы, диатомит, бентонит) снижают плотность раствора. Используются там, где пласты слабые и не выдержат большого гидростатического давления.
Утяжелители (барит, гематит) — повышают плотность для высоконапорных горизонтов.
Пластификаторы и диспергаторы снижают вязкость, улучшая прокачиваемость через длинные колонны труб.
Классификация тампонажных цементов по API
Американский институт нефти классифицирует тампонажные цементы по классам от A до J. Каждый класс предназначен для определённых условий:
Класс G — самый распространенный в мире и в России. Универсальный цемент для скважин глубиной до 2440 м и температурой до 77 °C. Работает с широким спектром добавок, что делает его универсальным инструментом для большинства скважин.
Класс H — близкий аналог G, немного отличается по тонкости помола. Применяется с ускорителями при низких температурах.
Классы D, E, F — для глубоких скважин с высокими температурами и давлением, где класс G уже не подходит.
В России классификация регулируется ГОСТ 1581 — тампонажные портландцементы делятся на типы по температурному диапазону применения: нормальной плотности, облегчённые, утяжелённые. Испытания проводят по ГОСТ Р 51 883−2002, который гармонизирован с API 10B-2.
Класс G — самый распространенный в мире и в России. Универсальный цемент для скважин глубиной до 2440 м и температурой до 77 °C. Работает с широким спектром добавок, что делает его универсальным инструментом для большинства скважин.
Класс H — близкий аналог G, немного отличается по тонкости помола. Применяется с ускорителями при низких температурах.
Классы D, E, F — для глубоких скважин с высокими температурами и давлением, где класс G уже не подходит.
В России классификация регулируется ГОСТ 1581 — тампонажные портландцементы делятся на типы по температурному диапазону применения: нормальной плотности, облегчённые, утяжелённые. Испытания проводят по ГОСТ Р 51 883−2002, который гармонизирован с API 10B-2.
Что происходит при схватывании цемента
После закачки и продавливания тампонажного раствора на проектную глубину начинается процесс гидратации цемента. Вода вступает в химическую реакцию с минералами клинкера (прежде всего с трёхкальциевым силикатом C₃S и двухкальциевым силикатом C₂S), образуя гидросиликаты кальция — основу прочного цементного камня.
Процесс проходит в несколько стадий. Сначала раствор остается текучим — это период индукции, когда реакция идет медленно. Затем начинается схватывание: консистенция резко меняется, раствор перестает прокачиваться. Наконец, наступает твердение — набор прочности, который продолжается неделями и даже месяцами.
Для скважинного цементирования критически важен переход от «текучего» состояния к «незакачиваемому»: он должен произойти не раньше, чем раствор окажется в запланированном положении, и достаточно быстро, чтобы не задерживать последующие операции.
Процесс проходит в несколько стадий. Сначала раствор остается текучим — это период индукции, когда реакция идет медленно. Затем начинается схватывание: консистенция резко меняется, раствор перестает прокачиваться. Наконец, наступает твердение — набор прочности, который продолжается неделями и даже месяцами.
Для скважинного цементирования критически важен переход от «текучего» состояния к «незакачиваемому»: он должен произойти не раньше, чем раствор окажется в запланированном положении, и достаточно быстро, чтобы не задерживать последующие операции.
Что измеряют в лаборатории
Перед цементированием любой скважины лаборатория проводит испытания рецептуры. Основные параметры:
Время загустевания — сколько минут раствор остается закачиваемым при забойной температуре и давлении. Измеряют на консистометре (HSHD, FANN 240, OFITE 140). Это самый важный тест: ошибка здесь означает, что цемент схватился в трубе.
Водоотдача — объем фильтрата, уходящего в пласт под давлением 1000 фунтов на кв. дюйм. Измеряется на фильтр-прессе высокого давления. Высокая водоотдача ускоряет загустевание и нарушает изоляцию.
Свободная вода — объем воды, отделяющейся от раствора в состоянии покоя за 2 часа. Критично для наклонных и горизонтальных скважин.
Плотность — контролируется ареометром HSHD в каждой порции смеси.
Прочность камня — испытание кернов на одноосное сжатие после твердения в забое скважины.
Время загустевания — сколько минут раствор остается закачиваемым при забойной температуре и давлении. Измеряют на консистометре (HSHD, FANN 240, OFITE 140). Это самый важный тест: ошибка здесь означает, что цемент схватился в трубе.
Водоотдача — объем фильтрата, уходящего в пласт под давлением 1000 фунтов на кв. дюйм. Измеряется на фильтр-прессе высокого давления. Высокая водоотдача ускоряет загустевание и нарушает изоляцию.
Свободная вода — объем воды, отделяющейся от раствора в состоянии покоя за 2 часа. Критично для наклонных и горизонтальных скважин.
Плотность — контролируется ареометром HSHD в каждой порции смеси.
Прочность камня — испытание кернов на одноосное сжатие после твердения в забое скважины.
Импортозамещение в тампонажной лаборатории
До 2022 года большинство российских тампонажных лабораторий работали на оборудовании FANN и OFITE — американских производителей, ставших отраслевым стандартом. Сегодня их поставки в Россию прекращены или существенно ограничены, а цены на параллельный импорт делают замену оборудования болезненной процедурой.
Plantago Laboratory Equipment поставляет полный комплект оборудования для тампонажной лаборатории от брендов HSHD и Haitongda — приборы, полностью соответствующие требованиям API 10B-2 и ГОСТ Р 51 883. Расходные материалы — от CHMLab. Все это есть на складе в России: никаких многомесячных ожиданий, доступные цены, техническая поддержка на русском языке.
Подробнее — на pg-lab.ru
Plantago Laboratory Equipment поставляет полный комплект оборудования для тампонажной лаборатории от брендов HSHD и Haitongda — приборы, полностью соответствующие требованиям API 10B-2 и ГОСТ Р 51 883. Расходные материалы — от CHMLab. Все это есть на складе в России: никаких многомесячных ожиданий, доступные цены, техническая поддержка на русском языке.
Подробнее — на pg-lab.ru
