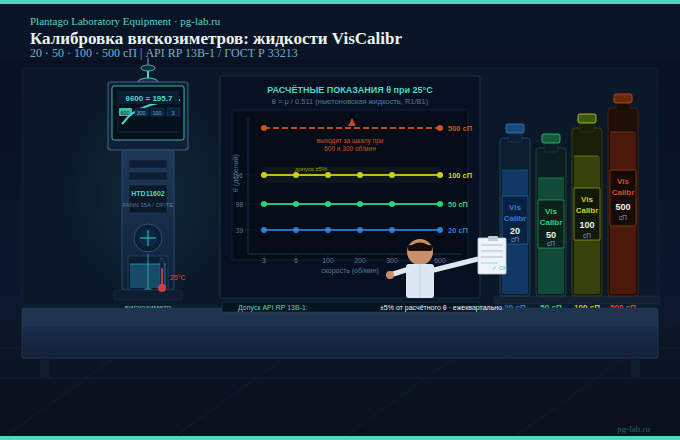

Калибровка вискозиметров для буровых растворов: методы, нормы и жидкости VisCalibr

Ротационный вискозиметр — главный прибор буровой лаборатории. Именно его показания определяют, нужно ли менять рецептуру раствора, добавлять реагенты или корректировать гидравлическую программу. Но вот парадокс: этот прибор почти никогда не калибруют так же тщательно, как, например, аналитические весы или pH-метр.

Причин несколько. Вискозиметр не требует ежесменной калибровки — в отличие от pH-метра. Результат не выдаётся в «странных» единицах, требующих пересчёта, — шкала понятна. И наконец, ошибки в показаниях вискозиметра накапливаются медленно: прибор не «уходит» резко, а деградирует постепенно, и эта деградация незаметна без сравнительного измерения.

Результат — лаборатории работают с приборами, у которых реальная погрешность достигает 5−10% и выше. Для PV это означает ошибку в 3−5 мПа·с, для YP — 2−4 Па. При расчёте гидравлической программы для горизонтальной скважины глубиной 4000 м такие ошибки дают неверные значения давления на насос, скорости выноса шлама и ЭЦД (эквивалентной циркуляционной плотности).

Калибровка — не бюрократическая процедура. Это гарантия того, что цифры на экране вискозиметра соответствуют реальным свойствам раствора.

Прежде чем говорить о методах, нужно понять, что именно может «уйти» в приборе и стать источником погрешности.

Геометрия ротор-боб. API RP 13B-1 регламентирует геометрию пары R1/B1 (ротор и боб серии 1). Зазор между цилиндрами — 1,17 мм. Если боб или ротор изношены, поцарапаны или деформированы, зазор меняется. Любое изменение зазора на 0,1 мм даёт систематическую ошибку порядка 4−8% по всему диапазону скоростей.

Калибровочная пружина. Боб удерживается подпружиненным подвесом. Пружина передаёт момент силы от вращающегося раствора на циферблат (или датчик в электронных моделях). Со временем пружина устаёт — характеристика «угол — момент» нелинейно изменяется. Это проявляется как расхождение показаний на разных скоростях: при 300 об/мин погрешность одна, при 3 об/мин — совершенно другая.

Ось боба и подшипники. Люфт в подвесе боба, загрязнение подшипников, коррозия оси — всё это добавляет нелинейное трение, которое суммируется с полезным сигналом. Особенно заметно при малых скоростях (3 и 6 об/мин), где сигнал сам по себе мал.

Электронная часть (цифровые вискозиметры). АЦП, датчик угла, усилитель — могут смещаться при температурных циклах, особенно при работе в неотапливаемых помещениях буровой в зимнее время.

Скорость вращения ротора. Двигатель может не обеспечивать точно 600 об/мин — а ведь именно от скорости зависит расчётная скорость сдвига γ̇ = 1,703 · N. Отклонение скорости на 1% даёт такую же погрешность по γ̇.

Это единственный метод, который напрямую проверяет всю систему прибора целиком — геометрию, пружину, ось и электронику — в одном измерении. Суть: в стакан вискозиметра заливают жидкость с точно известной вязкостью и измеряют её так же, как измеряют буровой раствор. Полученные показания сравнивают с расчётными.

Расчётные показания для ньютоновской жидкости вязкостью μ (в мПа·с) и скорости N (об/мин):

θ_расч = μ / 0.511 x (1.703 · N / 511)^(n-1)

Для ньютоновской жидкости n=1, выражение упрощается:

θ_расч = μ / 0.511

То есть для жидкости вязкостью 100 сП (= 100 мПа·с) при любой скорости должно быть θ = 100 / 0.511 ≈ 195.7 делений.

Если прибор показывает 188 делений — погрешность составляет (195.7 − 188) / 195.7×100% = 3.9%. Это уже за пределами допустимого.

Метод прост, не требует специального оборудования (только термометр и набор жидкостей), воспроизводим в полевых условиях. Именно этот метод рекомендован API RP 13B-1 и ГОСТ Р 33 213 для периодической поверки приборов.

Прямое измерение геометрических параметров пары ротор-боб: диаметр боба, внутренний диаметр ротора, зазор, параллельность. Выполняется с помощью микрометра и нутромера.

Номинальные значения для пары R1/B1 по API:

Допустимое отклонение зазора: ±0.05 мм. При выходе за пределы — замена боба или ротора.

Метод позволяет найти причину отклонения (изношена геометрия) и не требует вязкостных жидкостей. Однако он не проверяет состояние пружины и электроники, поэтому применяется в дополнение к основному, а не вместо него.

Измерение фактической скорости вращения ротора с помощью стробоскопа или тахометра. Допустимое отклонение по API: ±1% от номинального значения.

Характерные отклонения, которые обнаруживаются этим методом:

• Двигатель «плавает» по оборотам при изменении нагрузки (вязкой жидкости)
• Скорость 3 об/мин нестабильна (рывки) из-за загрязнения редуктора
• При переключении скоростей требуется длительная стабилизация

Этот метод рекомендован для плановой технической проверки при ТО, но не является заменой калибровки по вязкостным жидкостям.

Одну и ту же пробу раствора (или вязкостной жидкости) измеряют несколькими приборами в одной лаборатории или в разных лабораториях. Метод выявляет систематические расхождения между приборами — особенно важно при передаче скважины от одной сервисной компании другой.

Допустимое расхождение между приборами по API: не более ±3% по показаниям θ300 и θ600. Если расхождение больше — один или несколько приборов требуют проверки.

VisCalibr — серия сертифицированных ньютоновских вязкостных жидкостей для калибровки ротационных вискозиметров. Производятся из силиконовых масел с точно выверенной вязкостью при стандартных условиях. Сертифицированы для использования с API-приборами. Поставляются Plantago Laboratory Equipment в Россию.

Серия охватывает четыре значения вязкости: 20, 50, 100 и 500 сП. Это позволяет проверить прибор во всём рабочем диапазоне и на разных скоростях.

Назначение. Жидкость с вязкостью 20 сП имитирует лёгкие водные буровые растворы с невысоким содержанием твёрдой фазы. Используется для проверки прибора в области малых показаний — там, где малейший люфт или трение в оси боба дают заметную относительную погрешность.

Расчётные показания для API-вискозиметра (R1/B1):
Скорость (об/мин) θ_расч
Допустимый диапазон 60 039.137.6 — 40.630 039.137.6 — 40.620 039.137.6 — 40.610 039.137.6 — 40.6639.137.6 — 40.6339.137.6 — 40.6

Для ньютоновской жидкости показание не зависит от скорости — это принципиально важно. Если при 600 об/мин прибор показывает 39, а при 3 об/мин — 31, это прямой признак трения в оси боба или залипания пружины. Жидкость 20 сП особенно чувствительна к таким дефектам, потому что сигнал мал и трение составляет заметную долю от него.

Температурная зависимость. Вязкость силиконового масла чувствительна к температуре. Для VisCalibr 20 сП:

Температура Вязкость (сП)20°C 22.425°C 20.030°C 17.940°C 14.550°C 12.0

Перед измерением выдержать стакан с жидкостью при рабочей температуре не менее 10 минут. Измерить температуру термометром и пересчитать расчётное показание по таблице производителя. Разница в 2 °C от референсной температуры 25 °C даёт погрешность около 5% — это уже за пределами допуска.

Когда применять. VisCalibr 20 сП — обязательный стандарт для проверки работы при малых скоростях (3 и 6 об/мин). Именно при этих скоростях вискозиметр наиболее чувствителен к дефектам механики. Рекомендуется проверять этой жидкостью после любого ремонта или замены боба.

Назначение. Средняя по вязкости жидкость, имитирующая рабочий диапазон типичных буровых растворов. Вязкость 50 сП соответствует умеренно обработанному РВО средней плотности. Это наиболее универсальная жидкость серии — подходит для рутинной ежеквартальной проверки.

Расчётные показания:
Скорость (об/мин) θ_расч
Допустимый диапазон (±5%)60097.892.9 — 102.730 097.892.9 — 102.720 097.892.9 — 102.710 097.892.9 — 102.7697.892.9 — 102.7397.892.9 — 102.7

Постоянство показаний по всем скоростям — индикатор ньютоновского поведения жидкости. Любое отклонение от горизонтали на графике θ vs N указывает на дефект прибора, а не на свойства жидкости.

Температурная зависимость:
Температура Вязкость (сП)20°C 57.525°C 50.030°C 43.840°C 34.250°C 27.1

Температурный коэффициент при 25°C: примерно −3.0 сП/°C, что составляет −6% на градус. Контроль температуры критичен.

Когда применять. Рутинная ежеквартальная проверка. После замены пружинного подвеса. При подозрении на систематическую ошибку (все показания завышены или занижены равномерно).

Практический тест на пружину. Измерьте θ при 600 и 3 об/мин. Вычислите разность. Для идеального прибора с VisCalibr 50 сП разность должна быть не более ±2 делений. Разность 5 и более делений — признак нелинейности пружины.

Назначение. Жидкость вязкостью 100 сП — верхняя граница диапазона для большинства буровых растворов на водной основе. Применяется для проверки прибора в условиях, близких к максимальной нагрузке на пружину при измерении реальных растворов.

Расчётные показания:
Скорость (об/мин) θ_расч
Допустимый диапазон (±5%)600195.7185.9 — 205.5 300 195.7185.9 — 205.5 200 195.7185.9 — 205.5 100 195.7185.9 — 205.56 195.7185.9 — 205.53 195.7185.9 — 205.5

Показания θ около 196 — это примерно 2/3 максимальной шкалы большинства вискозиметров. Жидкость хорошо нагружает пружину и позволяет обнаружить нелинейность в средней и верхней зонах диапазона.

Температурная зависимость:
Температура Вязкость (сП)20°C1 16.025°C 100.030°C 86.740°C 66.050°C 51.2

Температурный коэффициент при 25°C: около −5.7 сП/°C, то есть −5.7% на градус. При измерении на буровой в летнее время, когда температура воздуха 35 °C, жидкость без термостатирования покажет вязкость около 79 сП вместо 100 сП — ошибка в 21%. Это делает контроль температуры абсолютно обязательным.

Особое применение. VisCalibr 100 сП рекомендуется как основная калибровочная жидкость для тампонажных лабораторий, где вискозиметр используется для измерения цементных растворов с высокими значениями PV. Именно в этом диапазоне пружина подвергается максимальной нагрузке и быстрее деградирует.

Проверка линейности прибора. Если у вас есть жидкости 50 и 100 сП, можно построить простую проверку:

• θ(100 сП) должно быть ровно в 2 раза больше θ(50 сП)
• Отклонение от соотношения 2:1 более чем на 3% — признак нелинейности пружины

Назначение. Жидкость с самой высокой вязкостью в серии. Предназначена для проверки приборов при измерении тяжёлых, высоковязких систем: тампонажных растворов, концентрированных буровых растворов с высоким содержанием твёрдой фазы, пространственных систем с высоким гелеобразованием.

Расчётные показания:
Скорость (об/мин) θ_расч
Допустимый диапазон (±5%)600978.5929.6 — 1027.4 300 978.5929.6 — 1027.4 200 978.5929.6 — 1027.4 100 978.5929.6 — 1027.46 978.5929.6 — 1027.43 978.5929.6 — 1027.4

Обратите внимание: θ_расч = 978.5 — это почти в 3 раза выше шкалы большинства аналоговых вискозиметров (максимальная шкала обычно 300 делений). Это означает, что на скоростях 300−600 об/мин стрелка прибора уйдёт за максимум шкалы. Измерение при 500 сП в полном диапазоне скоростей возможно только на приборах с расширенной шкалой или в режиме малых скоростей.

Практическая методика для стандартного прибора:
Используйте скорости 6 и 3 об/мин. При 6 об/мин: θ_расч = 978.5 x (6/511) / (600/511) = 978.5×6/600 = 9.8 делений. При 3 об/мин: 4.9 делений.

Ждите! Это не опечатка. При скорости 3 об/мин ньютоновская жидкость вязкостью 500 сП даёт показание менее 5 делений. Это объясняет, почему именно эта жидкость — лучший инструмент для выявления трения в оси боба: паразитное трение при нулевой нагрузке может составлять 1−2 деления, и на этом фоне полезный сигнал в 5 делений — совсем мало. Прибор с дефектом оси покажет 6−8 вместо 5, то есть ошибку 20−60%.

Поэтому VisCalibr 500 сП используют для измерения на скоростях 100−200 об/мин (где θ = 163−195 делений и сигнал хорошо различим), а не на 3−6 об/мин.

Температурная зависимость:
Температура Вязкость (сП)20°C 62025°C 50030°C 40540°C 27250°C 190

Температурный коэффициент при 25°C: примерно −37 сП/°C, то есть −7.4% на градус. Это наивысшая температурная чувствительность в серии. Работа без термостатирования при температуре, отличной от 25 °C более чем на 1 °C, даёт неприемлемую погрешность. Жидкость обязательно термостатировать в водяной бане или термоблоке.

Когда применять:

• Проверка вискозиметра перед измерением высоковязких тампонажных систем
• Плановая годовая аттестация прибора (в составе полного набора из четырёх жидкостей)
• Выявление нелинейности в среднем диапазоне скоростей (100−200 об/мин)

API RP 13B-1 устанавливает следующие требования:

Перед каждым использованием: визуальный осмотр. Чистота боба и ротора, отсутствие видимых повреждений, свободное вращение оси.

Ежеквартально: калибровка по вязкостной жидкости. Минимально — одна жидкость (рекомендуется 50 или 100 сП). Лучше — две жидкости разной вязкости.

После ремонта или замены деталей: полная калибровка по двум жидкостям (20 + 100 сП) с проверкой на всех 6 скоростях.

При подозрении на погрешность: немедленная калибровка. Признаки: показания θ600 и θ300 не изменились при добавлении реагента, который заведомо должен был изменить вязкость; разные приборы показывают расходящиеся значения для одной пробы.

Ежегодно: полная аттестация с использованием всего набора VisCalibr (20, 50, 100, 500 сП), документирование результатов в паспорте прибора.

По API RP 13B-1 допустимое отклонение показания вискозиметра от расчётного значения:

• При вязкости жидкости до 100 сП: ±5% от расчётного значения θ
• При вязкости жидкости более 100 сП: ±5% от расчётного значения θ

На практике в российских лабораториях принят аналогичный критерий по ГОСТ Р 33 213: отклонение не более ±3 единицы шкалы при измерении стандартной жидкости. При больших значениях θ критерий ±5% более мягкий.

Если отклонение превышает допуск — прибор требует либо регулировки (очистка, смазка оси, замена пружины), либо списания.

Выдержка жидкости. Налить жидкость в стакан вискозиметра и выдержать 10−15 минут при рабочей температуре. Измерить температуру в стакане непосредственно перед измерением.

Последовательность скоростей. Измерение проводить от высшей скорости к низшей: 600 → 300 → 200 → 100 → 6 → 3. Между каждой скоростью — стабилизация 30−60 секунд.

Чистота. После каждого измерения промывать стакан и боб изопропиловым спиртом и просушивать. Остатки силиконового масла на стакане не влияют на следующее измерение, но загрязнение пылью и буровым шламом — влияет.

Документирование. Фиксировать: дату, температуру жидкости, серийный номер прибора, показания на каждой скорости, расчётные значения, отклонение в %. Хранить в журнале калибровки прибора.

Хранение жидкостей. Силиконовые масла VisCalibr стабильны при хранении. Температура хранения: от −20°C до +60°C. Срок годности: 5 лет с даты изготовления при соблюдении условий хранения. После каждого использования плотно закрывать крышку — поглощение атмосферной влаги незначительно, но длительный контакт с воздухом при высокой влажности нежелателен.

Plantago Laboratory Equipment поставляет полный набор калибровочных жидкостей VisCalibr (20, 50, 100, 500 сП) в Россию. Жидкости поставляются с сертификатом вязкости, таблицей температурной зависимости и инструкцией по применению. Объём флакона: 250 мл — достаточно для 50–80 калибровок одного прибора.

Подробнее — на pg-lab.ru
