Консистометр: прибор, который спасает скважины от катастрофы
Представьте: бригада закачивает цемент в скважину глубиной 4000 м. Операция рассчитана на 3 часа. На второй час насосы начинают хрипеть — давление резко растёт. Цемент схватился прямо в трубе. Бурильная колонна прихвачена намертво. Стоимость ликвидации — десятки миллионов рублей. Иногда — потеря скважины.
Именно чтобы такого не случилось, и существует консистометр. Это прибор, который позволяет предсказать поведение цементного раствора ещё в лаборатории — при реальных условиях скважины.
Именно чтобы такого не случилось, и существует консистометр. Это прибор, который позволяет предсказать поведение цементного раствора ещё в лаборатории — при реальных условиях скважины.
Зачем имитировать скважину в лаборатории
Тампонажный цемент при комнатной температуре может схватываться 8−10 часов. На глубине 4000 м, где температура 130−150°C и давление 400−700 бар, тот же раствор загустеет за 1,5−2 часа. Испытание при комнатной температуре — бессмысленная потеря времени.
Консистометр воспроизводит забойные условия в автоклаве: нагревает раствор по заданному профилю, создаёт нужное давление и непрерывно перемешивает — как при реальной закачке. Лопастная мешалка внутри стакана вращается с постоянной скоростью, и датчик измеряет, как растёт сопротивление по мере загустевания цемента.
Консистометрический тест — обязательное испытание перед каждой операцией цементирования. Без него нельзя подписать программу ни по российским (ГОСТ Р 51 883), ни по международным (API 10B-2) стандартам.
Консистометр воспроизводит забойные условия в автоклаве: нагревает раствор по заданному профилю, создаёт нужное давление и непрерывно перемешивает — как при реальной закачке. Лопастная мешалка внутри стакана вращается с постоянной скоростью, и датчик измеряет, как растёт сопротивление по мере загустевания цемента.
Консистометрический тест — обязательное испытание перед каждой операцией цементирования. Без него нельзя подписать программу ни по российским (ГОСТ Р 51 883), ни по международным (API 10B-2) стандартам.

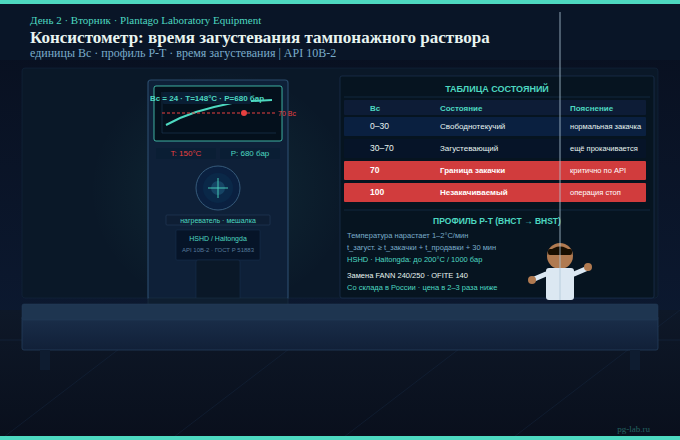

Что такое единицы Bc — и почему 70 это критично
Консистенция раствора измеряется в единицах Bearden (Bc) — безразмерная величина, пропорциональная крутящему моменту на валу мешалки. Чем гуще раствор, тем больше сопротивление, тем выше Bc.
70 Bc — не физическая граница природы, а условная отметка API. Некоторые насосы справляются и при 80 Bc, другие захлёбываются уже при 60. Поэтому всегда закладывают резерв.
BHCT и BHST: путаница, которая стоит дорого
При подготовке к тесту нужно задать правильный профиль температуры. И здесь есть ловушка — два разных параметра, которые начинающие инженеры часто путают:
• BHCT (Bottom Hole Circulating Temperature) — температура на забое, пока насосы работают и цемент движется. Всегда ниже, чем реальная температура пласта, потому что нисходящий поток более холодного раствора охлаждает забой.
• BHST (Bottom Hole Static Temperature) — температура пласта в покое, без циркуляции. Определяется геотермическим градиентом.
Для консистометрического теста используют именно BHCT. Если использовать BHST — получите завышенную температуру, раствор в тесте загустеет быстрее, чем в реальности, и вы зря переборщите с замедлителем.
BHCT ≈ T_поверхн. + (BHST − T_поверхн.) x 0,65
Пример: глубина 4000 м, T_поверхности = 15 °C, BHST = 140 °C. Тогда BHCT ≈ 15 + 125×0,65 ≈ 96°C. Именно эту температуру и нужно задать как максимальную в профиле консистометра
• BHCT (Bottom Hole Circulating Temperature) — температура на забое, пока насосы работают и цемент движется. Всегда ниже, чем реальная температура пласта, потому что нисходящий поток более холодного раствора охлаждает забой.
• BHST (Bottom Hole Static Temperature) — температура пласта в покое, без циркуляции. Определяется геотермическим градиентом.
Для консистометрического теста используют именно BHCT. Если использовать BHST — получите завышенную температуру, раствор в тесте загустеет быстрее, чем в реальности, и вы зря переборщите с замедлителем.
BHCT ≈ T_поверхн. + (BHST − T_поверхн.) x 0,65
Пример: глубина 4000 м, T_поверхности = 15 °C, BHST = 140 °C. Тогда BHCT ≈ 15 + 125×0,65 ≈ 96°C. Именно эту температуру и нужно задать как максимальную в профиле консистометра
Три типичные ошибки при тесте
• Перепутали BHCT и BHST — задали слишком высокую температуру. Результат: решили, что раствор «быстрый», переборщили с замедлителем, камень набирает прочность неделями.
• Раствор готовили дольше 5 минут. API 10B-2 требует: от первого контакта цемента с водой до загрузки в консистометр — ровно 5 минут. Иначе гидратация уже идёт при неучтённых условиях.
• Утечка давления в автоклаве. Если уплотнения изношены — реального давления скважины нет. Все данные — мусор. Проверяйте перед каждым тестом.
• Раствор готовили дольше 5 минут. API 10B-2 требует: от первого контакта цемента с водой до загрузки в консистометр — ровно 5 минут. Иначе гидратация уже идёт при неучтённых условиях.
• Утечка давления в автоклаве. Если уплотнения изношены — реального давления скважины нет. Все данные — мусор. Проверяйте перед каждым тестом.
Что можно увидеть на графике загустевания
Результат теста — не просто одна цифра, а целый график. Его форма говорит о многом:
• Пологое начало с резким подъёмом в конце (S-кривая) — хорошо. Есть чёткое рабочее окно, замедлитель работает правильно.
• Плавный линейный рост с самого старта — плохо. Нет индукционной паузы, замедлителя мало или он не подходит для данной температуры.
• Высокое начальное Bc (> 20−25) — нарушение методики. Цемент начал реагировать ещё до загрузки в прибор.
• Раствор не достигает 70 Bc за время испытания — слишком замедленный. Риск медленного набора прочности и долгого ожидания ОЗЦ.
Plantago Laboratory Equipment · pg-lab.ru
Консистометры HSHD и Haitongda — полноценная замена FANN 240 и OFITE 140: те же параметры (до 200 °C, до 1000 бар), соответствие API 10B-2 и ГОСТ Р 51 883, но цена в 2−4 раза ниже и поставка со склада в России за 1−3 недели вместо полугода ожидания. Расходники (уплотнения PTFE, стаканы) — CHMLab, в наличии.
• Пологое начало с резким подъёмом в конце (S-кривая) — хорошо. Есть чёткое рабочее окно, замедлитель работает правильно.
• Плавный линейный рост с самого старта — плохо. Нет индукционной паузы, замедлителя мало или он не подходит для данной температуры.
• Высокое начальное Bc (> 20−25) — нарушение методики. Цемент начал реагировать ещё до загрузки в прибор.
• Раствор не достигает 70 Bc за время испытания — слишком замедленный. Риск медленного набора прочности и долгого ожидания ОЗЦ.
Plantago Laboratory Equipment · pg-lab.ru
Консистометры HSHD и Haitongda — полноценная замена FANN 240 и OFITE 140: те же параметры (до 200 °C, до 1000 бар), соответствие API 10B-2 и ГОСТ Р 51 883, но цена в 2−4 раза ниже и поставка со склада в России за 1−3 недели вместо полугода ожидания. Расходники (уплотнения PTFE, стаканы) — CHMLab, в наличии.
