Свободная вода и седиментация цемента: тихие враги изоляции
Операция прошла по плану: консистометр показал нужное время загустевания, водоотдача в норме, цемент закачан. Через полгода на скважине обнаруживают межколонное давление — газ поднимается по затрубью. Причина — канал в цементном камне протяжённостью 800 метров. Именно столько прошла свободная вода, пока цемент твердел.
Свободная вода и седиментация — параметры, которые легко упустить, потому что они не очевидны при закачке. Но последствия проявляются уже в эксплуатации.
Свободная вода и седиментация — параметры, которые легко упустить, потому что они не очевидны при закачке. Но последствия проявляются уже в эксплуатации.
Что такое свободная вода и откуда она берётся
Тампонажный раствор — это суспензия. Частицы цемента (плотность ~3,1 г/см³) взвешены в воде (1,0 г/см³). Пока раствор перемешивается и движется — суспензия стабильна. Но после остановки закачки раствор стоит неподвижно и начинает расслаиваться: тяжёлые частицы цемента оседают вниз, лёгкая вода поднимается вверх.
Этот отделившийся слой воды называется свободной водой (free water или free fluid). После того как цемент схватится, на месте этого слоя останется пустота или зона слабого цементного камня с каналами.
Аналогия: налейте стакан молока и оставьте на ночь. Утром увидите слой сливок сверху — это та же физика расслоения суспензии под действием гравитации. Только в скважине последствия несравнимо серьёзнее.
Этот отделившийся слой воды называется свободной водой (free water или free fluid). После того как цемент схватится, на месте этого слоя останется пустота или зона слабого цементного камня с каналами.
Аналогия: налейте стакан молока и оставьте на ночь. Утром увидите слой сливок сверху — это та же физика расслоения суспензии под действием гравитации. Только в скважине последствия несравнимо серьёзнее.

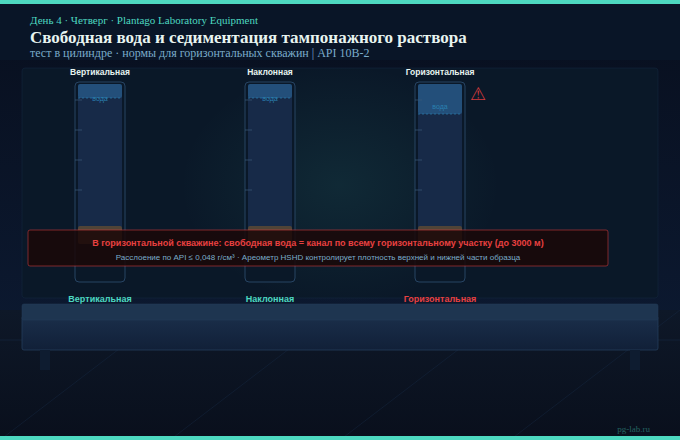

Почему горизонтальные скважины — особый случай
В вертикальной скважине свободная вода поднимается строго вверх и скапливается компактным слоем над цементом. Это плохо, но зона поражения ограничена.
В горизонтальной скважине всё иначе. Вода поднимается к верхней образующей обсадной трубы и стекает вдоль неё по всей длине горизонтального участка. Получается непрерывный водяной канал длиной в сотни и тысячи метров — готовый путь для газа или пластовой воды.
В горизонтальной скважине всё иначе. Вода поднимается к верхней образующей обсадной трубы и стекает вдоль неё по всей длине горизонтального участка. Получается непрерывный водяной канал длиной в сотни и тысячи метров — готовый путь для газа или пластовой воды.
В горизонтальной скважине с участком 2000 м даже 0,5% свободной воды — это потенциальный канал протяжённостью в несколько сотен метров. Именно такие каналы обнаруживают при диагностике межколонных давлений через 1−3 года после цементирования.
Прибор для определения свободной воды: мерный цилиндр
Тест на свободную воду — один из немногих в тампонажной лаборатории, который не требует сложного дорогостоящего оборудования. Основной инструмент — стеклянный мерный цилиндр на 250 мл.
Стандартный тест по API 10B-2 (вертикальный)
Методика предельно простая, но именно точность её выполнения определяет достоверность результата:
1. Сразу после консистометрического теста (или приготовления пробы по той же рецептуре) перелить 250 мл раствора в чистый вертикальный мерный цилиндр.
2. Закрыть цилиндр пробкой или плёнкой — чтобы поверхность не высыхала.
3. Выдержать ровно
4. Через 2 часа аккуратно, не встряхивая, измерить объём прозрачного слоя жидкости над цементом.
5. Рассчитать процент свободной воды:
Свободная вода [%] = V_вода [мл] / 250×100
Пример: через 2 часа над осадком стоит 4 мл прозрачной воды. Свободная вода = 4/250×100 = 1,6%. Для вертикальной скважины — превышение нормы. Для горизонтальной — катастрофа.
1. Сразу после консистометрического теста (или приготовления пробы по той же рецептуре) перелить 250 мл раствора в чистый вертикальный мерный цилиндр.
2. Закрыть цилиндр пробкой или плёнкой — чтобы поверхность не высыхала.
3. Выдержать ровно
4. Через 2 часа аккуратно, не встряхивая, измерить объём прозрачного слоя жидкости над цементом.
5. Рассчитать процент свободной воды:
Свободная вода [%] = V_вода [мл] / 250×100
Пример: через 2 часа над осадком стоит 4 мл прозрачной воды. Свободная вода = 4/250×100 = 1,6%. Для вертикальной скважины — превышение нормы. Для горизонтальной — катастрофа.
Тест при повышенной температуре (BHST)
При стандартном тесте используют комнатную температуру. Но для скважин с высокими температурами это даёт заниженный результат — при нагреве вязкость снижается, расслоение происходит быстрее.
Для таких скважин проводят тест при температуре BHST: цилиндр с раствором помещают в термостатированную водяную баню или специальную ячейку под давлением (pressurized consistometer cell). Это даёт реалистичный результат для забойных условий.
Приборы Haitongda включают термостаты для выдержки образцов при BHST — до 200 °C. Ячейки выдерживают давление до 1000 бар, что позволяет имитировать условия глубоких скважин.
Для таких скважин проводят тест при температуре BHST: цилиндр с раствором помещают в термостатированную водяную баню или специальную ячейку под давлением (pressurized consistometer cell). Это даёт реалистичный результат для забойных условий.
Приборы Haitongda включают термостаты для выдержки образцов при BHST — до 200 °C. Ячейки выдерживают давление до 1000 бар, что позволяет имитировать условия глубоких скважин.
Что такое седиментация и чем она отличается от свободной воды
Если свободная вода — это отделение жидкой фазы, то седиментация — это оседание твёрдых частиц цемента. В результате нижняя часть столба цемента становится тяжелее и плотнее, а верхняя — легче и рыхлее.
Последствия седиментации: верхняя зона цементного камня пористая, слабая, хуже изолирует пласт. В наклонных скважинах тяжёлые частицы оседают к нижней стенке трубы, а над ними остаётся рыхлый «кисель» — в таком камне легко образуются каналы.
Последствия седиментации: верхняя зона цементного камня пористая, слабая, хуже изолирует пласт. В наклонных скважинах тяжёлые частицы оседают к нижней стенке трубы, а над ними остаётся рыхлый «кисель» — в таком камне легко образуются каналы.
Прибор: ареометр HSHD
Для оценки седиментации используют тот же ареометр (mud balance) HSHD, которым измеряют плотность раствора. После твердения образца (обычно 24 часа при BHST) его разрезают на верхнюю и нижнюю половины и измеряют плотность каждой части отдельно.
Расслоение [г/см³] = ρ_нижний − ρ_верхний
По API 10B-2 допустимое расслоение — не более 0,048 г/см³ (0,4 фунт/галлон). Если разница больше — рецептура нестабильна, нужно добавлять стабилизаторы суспензии или снижать В/Ц.
Ареометр HSHD обеспечивает точность ±0,01 г/см³ — достаточно для контроля седиментации. Прибор соответствует API 10B-2 и ГОСТ Р 51 883, поставляется Plantago со склада в России.
Расслоение [г/см³] = ρ_нижний − ρ_верхний
По API 10B-2 допустимое расслоение — не более 0,048 г/см³ (0,4 фунт/галлон). Если разница больше — рецептура нестабильна, нужно добавлять стабилизаторы суспензии или снижать В/Ц.
Ареометр HSHD обеспечивает точность ±0,01 г/см³ — достаточно для контроля седиментации. Прибор соответствует API 10B-2 и ГОСТ Р 51 883, поставляется Plantago со склада в России.
Как бороться со свободной водой и седиментацией
Снизить В/Ц
Самый прямой метод — уменьшить количество воды в рецептуре. Меньше воды → меньше свободной воды. Но снижение В/Ц повышает плотность и вязкость, что не всегда приемлемо. Компромисс — добавить пластификатор, который снижает вязкость без увеличения В/Ц.
Добавить бентонит (осторожно)
Бентонит повышает вязкость и удерживает воду — свободной воды становится меньше. Но избыток бентонита снижает прочность камня и увеличивает водоотдачу. Типичная дозировка — 1−4% от массы цемента.
Использовать стабилизаторы суспензии
Специальные полимерные добавки (например, ксантановая камедь, ПАЦ в малых дозах) повышают структурную вязкость при покое, удерживая частицы цемента во взвешенном состоянии. Эффективны для наклонных и горизонтальных скважин.
Облегчить раствор равномерно
При использовании облегчённых систем (полые стеклосферы, перлит) важно, чтобы облегчитель равномерно распределился в объёме. Стеклосферы особенно склонны к расслоению — они всплывают, а тяжёлый цемент оседает. Решение — правильный порядок смешивания и использование стабилизаторов.
Типичные ошибки при тесте
✖︎ Встряхнули цилиндр перед замером — весь результат потерян, нужно начинать заново.
✖︎ Выдержали не 2 часа, а «примерно» — расслоение нелинейно во времени, отклонение даже на 15−20 минут даёт другой результат.
✖︎ Использовали свежеприготовленный раствор, а не тот, что прошёл консистометр — рецептура та же, но тепловая история другая. Тест должен быть на том же растворе или на свежей пробе строго той же рецептуры и В/Ц.
✖︎ Не учли температуру выдержки — тест при 15 °C даст меньше свободной воды, чем при 27 °C. Всегда фиксируйте температуру в протоколе.
Plantago Laboratory Equipment · pg-lab.ru
Для тестов на свободную воду и седиментацию не нужны дорогие импортные приборы: мерные цилиндры, термостаты Haitongda и ареометры HSHD — всё в наличии на складе в России. Расходные материалы — CHMLab. Цена в 2−4 раза ниже западных аналогов, поставка 1−3 недели.
